ГЭТ 164-2016

В 2016 году во ФГУП «ВНИИМ им. Д.И. Менделеева» усовершенствован Государственный первичный специальный эталон единицы массовой концентрации частиц в аэродисперсных средах ГЭТ 164. Эталон находится во главе государственной поверочной схемы, обеспечивая единство измерений массовой концентрации аэрозолей в Российской Федерации. По своему научно-техническому уровню и по своим метрологическим характеристикам Государственный первичный специальный эталон соответствует уровню лучших эталонных аналитических комплексов, используемых в зарубежных национальных метрологических институтах. Совершенствование государственного первичного специального эталона ГЭТ 164 осуществлено в интересах РОСГИДРОМЕТА (мониторинг атмосферного воздуха), МИНПРИРОДЫ (контроль атмосферного воздуха, промышленных выбросов в атмосферу), МИНЗДРАВА (контроль гигиенических нормативов (ПДК взвешенных частиц)); РОСНАДЗОРА (контроль довзрывных концентраций горючей пыли), а также предприятий химической, пищевой и нефтехимической промышленности, экологии, газового и топливно-энергетического комплекса, других предприятий. ГЭТ 164 востребован при испытаниях, поверке, калибровке специализированных и универсальных средств измерений массовой концентрации аэрозолей всех типов, а также средств измерений фракционного состава взвешенных аэрозольных частиц.

Общая информация

Вид измерения: измерения физико-химического состава и свойств веществ

Номер по реестру: ГЭТ 164-2016

Наименование эталона: Государственный первичный специальный эталон единицы массовой концентрации частиц в аэродисперсных средах

Номинальные значения или диапазон воспроизведения единиц:

Единица массовой концентрации частиц в аэродисперсных средах в диапазоне от 0,02 до 1500 мг/м3
Единица массовой концентрации частиц (фракции PM2.5 и PM10) в аэродисперсных средах в диапазоне от 0,02 до 1,5 мг/м3
Единица аэродинамического диаметра частиц в диапазоне от 1,0 до 20 мкм
Единица сферического диаметра частиц в диапазоне от 0,5 до 1000 мкм

Стандартная неопределённость

Стандартная неопределённость, оценённая по типу A:

от 1,5 до 1,0 % (отн.) при 10 независимых измерениях (для воспроизведения единицы массовой концентрации частиц в аэродисперсных средах в диапазоне от 0,02 до 1500 мг/м3)
от 1,5 до 1,3 % (отн.) при 10 независимых измерениях (для воспроизведения единицы массовой концентрации частиц (фракции PM2.5 и PM10) в аэродисперсных средах в диапазоне от 0,02 до 1,5 мг/м3)
не более 4 % (отн.) при 10 независимых измерениях (для измерения единицы аэродинамического диаметра частиц)
не более 1,0 % (отн.) при 5 независимых измерениях (для измерения единицы диаметра сферических частиц)

Стандартная неопределённость, оценённая по типу B

от 2,0 до 1,0 % (отн.) (для воспроизведения единицы массовой концентрации частиц в аэродисперсных средах в диапазоне от 0,02 до 1500 мг/м3)
от 2,0 до 1,0 % (отн.) (для воспроизведения единицы массовой концентрации частиц (фракции PM2.5 и PM10) в аэродисперсных средах в диапазоне от 0,02 до 1,5 мг/м3)
не более 3 % (отн.) (для измерения единицы аэродинамического диаметра частиц)
не более 2,0 % (отн.) (для измерения единицы диаметра сферических частиц)

Суммарная стандартная неопределённость

от 2,5 до 1,4 % (отн.) (для воспроизведения единицы массовой концентрации частиц в аэродисперсных средах в диапазоне от 0,02 до 1500 мг/м3)
от 2,5 до 1,6 % (отн.) (для воспроизведения единицы массовой концентрации частиц (фракции PM2.5 и PM10) в аэродисперсных средах в диапазоне от 0,02 до 1,5 мг/м3)
не более 5 % (отн.) (для измерения единицы аэродинамического диаметра частиц)
не более 2,2% (отн.) (для измерения единицы диаметра сферических частиц)

Расширенная неопределённость при коэффициенте охвата k=2

от 5 % до 2,8 % (отн.) (для воспроизведения единицы массовой концентрации частиц в аэродисперсных средах в диапазоне от 0,02 до 1500 мг/м3)
от 5 до 3,2 % (отн.) (для воспроизведения единицы массовой концентрации частиц (фракции PM2.5 и PM10) в аэродисперсных средах в диапазоне от 0,02 до 1,5 мг/м3)
не более 10 % (отн.) (для измерения единицы аэродинамического диаметра частиц)
не более 4,5% (отн.) (для измерения единицы диаметра сферических частиц)

Характеристики точности

Оценка случайной погрешности воспроизведения единиц

Воспроизведение единицы массовой концентрации частиц в аэродисперсных средах в диапазоне от 0,02 до 1500 мг/м3 с относительным средним квадратическим отклонением результата измерений от 0,015 до 0,010 при 10 независимых измерениях.
Воспроизведение единицы массовой концентрации частиц (фракции PM2.5 и PM10) в аэродисперсных средах в диапазоне от 0,02 до 1,5 мг/м3 с относительным средним квадратическим отклонением результата измерений от 0,015 до 0,013 при 10 независимых измерениях.
Измерение единицы аэродинамического диаметра частиц в диапазоне от 1,0 до 20 мкм со средним квадратическим отклонением результата измерений не более 0,04 при 10 независимых измерениях.
Измерение единицы диаметра сферических частиц в диапазоне от 0,5 до 1000 мкм не более 0,01 при 5 независимых измерениях.

Оценка неисключённой систематической погрешности воспроизведения

от 0,035 до 0,02 при доверительной вероятности Р = 0,99 (для воспроизведения единицы массовой концентрации частиц в аэродисперсных средах в диапазоне от 0,02 до 1500 мг/м3)
от 0,035 до 0,02 при доверительной вероятности Р = 0,99 (для воспроизведения единицы массовой концентрации частиц (фракции PM2.5 и PM10) в аэродисперсных средах в диапазоне от 0,02 до 1,5 мг/м3)
не более 0,05 при доверительной вероятности Р=0,99 (для измерения единицы аэродинамического диаметра частиц)
не более 0,035 при доверительной вероятности Р=0,99 (для измерения единицы диаметра сферических частиц)

Учёный хранитель эталона

Кустиков Юрий Анатольевич
тел. (812) 323-96-80
e-mail: Y.A.Kustikov@vniim.ru

Состав эталона

Работу эталона обеспечивает комплекс измерительных средств, входящих в его состав:

радиоизотопно-гравиметрический комплекс аппаратуры для измерения массовой концентрации частиц в аэродисперсных средах в диапазоне от 0,02 мг/м3 до 1500 мг/м3, включающий:
  • радиоизотопный измеритель массовой концентрации аэрозолей ДАСТ;
  • радиоизотопный измеритель массовой концентрации аэрозолей ДАСТ-1-Э;
  • компаратор массы, весы электронные CUBUS MSA-2255-ICE-D1;
аэродинамический комплекс аппаратуры для фракционного разделения аэродисперсных сред, включающий:
  • аэродинамический классификатор размеров частиц модели 3321;
  • измеритель скорости воздушного потока V210;
  • фракционные разделители аэродисперсных сред: импактор РМ10, импактор РМ2.5;
  • система автоматического пробоотбора взвешенных частиц модели MVS 6.1;
  • спектрофлюориметр Флюорат-02-Панорама;
комплекс аппаратуры для измерения параметров дисперсных сред, включающий:
  • лазерный дифракционный анализатор частиц Микросайзер;
  • микроскоп оптический МКТФ-1 с телевизионной камерой ОГС-1200;
  • объект микрометр.

Области применения

Потребность в точных измерениях массовой концентрации частиц в аэродисперсных средах существует во многих областях науки и производственной деятельности:

  • сфера государственного регулирования обеспечения единства измерений;
  • контроль атмосферного воздуха, промышленных выбросов в атмосферу;
  • контроль гигиенических нормативов (ПДК взвешенных частиц);
  • электронные, космические и оборонные технологии;
  • утилизация техногенных образований и др.

Описание: В основу функционирования эталона положен ряд физических методов (гравиметрический, радиоизотопный, дифракционный, фотометрический, люминесцентный, времяпролетная спектрометрия, метод оптической микроскопии), обеспечивающих воспроизведение и передачу единиц массовой концентрации частиц в аэродисперсных средах и измерение размеров частиц.

Метрологический сервис (коды калибровочных и измерительных возможностей по классификации МКМВ): QM.13.4.

Межаттестационный интервал: 5 лет

Публикации

1. Межлабораторные исследования образцов аэрозольных частиц. Конопелько Л.А., Кустиков Ю.А., Козлов Д. Н. и др.Измерительная техника № 8, 2010.

2. Ю. А. Кустиков, Б.И. Попов. Развитие российской эталонной базы в области измерения параметров аэродисперсных сред. стр. 100-126 в сб. Метрология физико-химических измерений, под. ред. Л. А. Конопелько, М.С. Рожнова, СПб, 2011, 580.

3. Y. A. KustikovandB. I. Popov, Progressin Development of Russian National Measurement Standards in the Fieldof Mass Concentration Measurement of Suspended Particles. MAPAN-Journal of Metrology Society of India, 28(3), р.181–191 (2013).

Сопровождающие документы

Номер стандарта: ГОСТ Р 8.606-2012
Наименование стандарта: ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
Наименование приказа: Постановление Росстандарта России от 30.12.2016 №2093
Дата приказа: 30.12.2016
Наличие технической и иной документации на ГЭ: Комплект документов по Р50.2.078-2011

Международные сличения

COOMET 378/RU/06
COOMET 435/RU/08

Создание и техническое состояние

Организация изготовитель: ФГУП "ВНИИМ им. Д. И. Менделеева"
Способ создания: Создан за счет субсидий из Федерального бюджета
Год первоначального изготовления: 2003
Год утверждения (переутверждения): 2003, 2016
Год последней аттестации: 2016
Техническое состояние и способ использования: Работоспособен. Используется самостоятельно

Обеспечение единства измерений, участие в программе CIPM MRA

Международные сличения (список кодов сличений KCDB): COOMET 378/RU/06, COOMET 435/RU/08

Ключевые сличения в рамках МБМВ не проводились

Планируемые, очередные сличения: отсутствуют

Сведения об опубликовании данных об измерительных возможностях эталона: СМС в базе данных отсутствуют

Государственная поверочная схема: ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»

Фотографии ГЭТ 164-2016

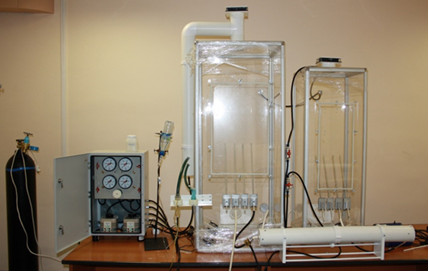

Комплекс аппаратуры для создания аэродисперсных сред с массовой концентрацией частиц в диапазоне от 0,02 до 5 мг/м3

ГЭТ 164. Комплекс аппаратуры для создания аэродисперсных сред

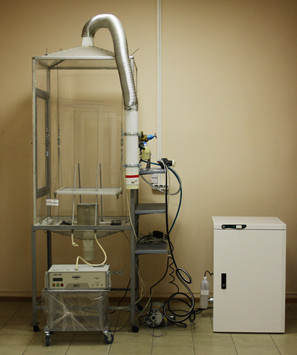

Комплекс аппаратуры для создания аэродисперсных сред с массовой концентрацией частиц в диапазоне от 0,15 до 100 мг/м3

ГЭТ 164. Комплекс аппаратуры для создания аэродисперсных сред

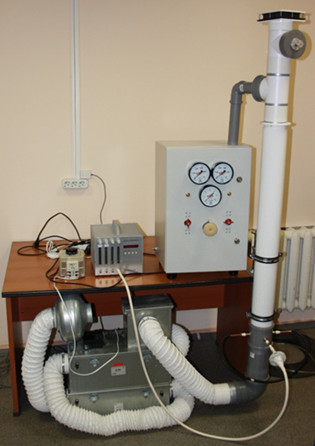

Комплекс аппаратуры для создания аэродисперсных сред с массовой концентрацией частиц в диапазоне от 20 до 1500 мг/м3

ГЭТ 164. Комплекс аппаратуры для создания аэродисперсных сред

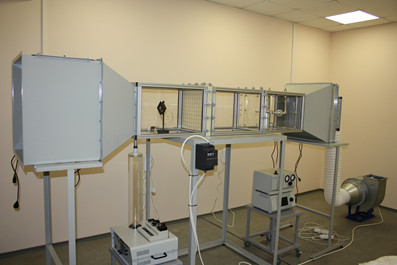

Аэродинамический комплекс аппаратуры для фракционного разделения аэродисперсных сред

ГЭТ 164. Аэродинамический комплекс аппаратуры для фракционного разделения аэродисперсных сред

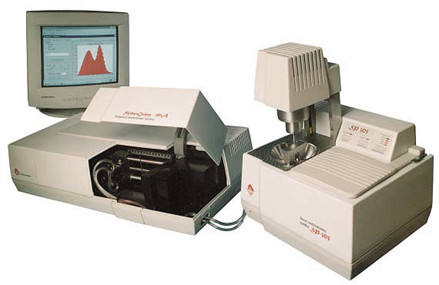

Лазерный дифракционный анализатор частиц Микросайзер

ГЭТ 164. Лазерный дифракционный анализатор частиц Микросайзер

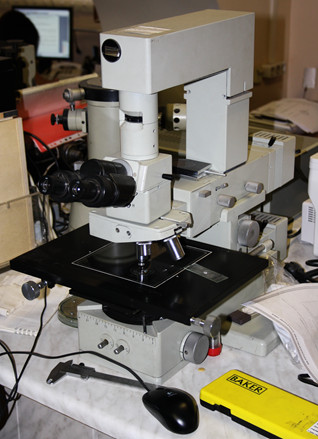

Микроскоп оптический МКТФ-1 с телевизионной камерой ОГС-1200

ГЭТ 164. Микроскоп оптический МКТФ-1 с телевизионной камерой ОГС-1200

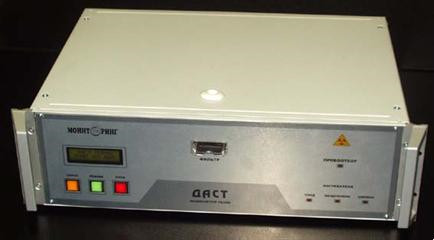

Радиоизотопный измеритель массовой концентрации аэрозолей ДАСТ

ГЭТ 164. Радиоизотопный измеритель массовой концентрации аэрозолей ДАСТ
